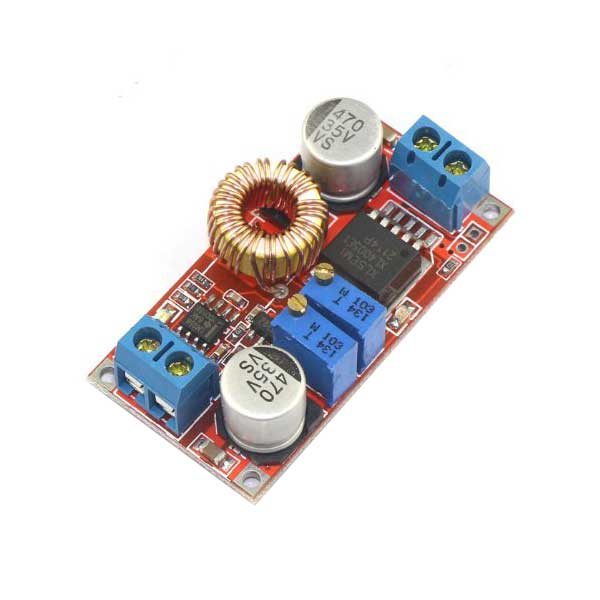

Convertitore DC/DC Step-down uscita 0,8-30 V 5A

€ 5,83

Spese di spedizione: gratis
Consegna prevista entro Lunedì 14/10
Opzione regalo disponibile

SKU 13-00012

Convertitore DC/DC step down che permette di convertire una tensione continua in ingresso compresa tra 5 e 32 volt in una tensione di uscita da 0,8 a 30 volt (regolabile tramite trimmer). La massima corrente disponibile è di circa 5 A.

Specifiche tecniche

Tensione di ingresso: da 5 Vdc a 32 Vdc
Tensione di uscita: da 0,8 Vdc a 30 Vdc (regolabile)
Corrente di uscita: 5 A
Efficienza di conversione: 90%
Ripple di uscita: 50 mV (max)
Dimensioni (mm): 51x26,3x14
Temperatura di funzionamento: da -40°C a +85°C

Descrizione stato dei LED

LED1 e LED2 accesi: Indica che il modulo sta funzionando a corrente costante (corrente impostata con il trimmer di regolazione corrente)
Solo LED2 acceso: Funzionamento a tensione costante, ma è stato impostato un limite di corrente, pertanto se si raggiungesse questo limite si commuterà a corrente costante.
Solo LED3 acceso: Funzionamento a tensione costante con il massimo della corrente disponibile. Il modulo non ha limitazioni, quindi si può erogare il massimo della corrente verso il carico.
Tutti e 3 i LED accesi: Funzionamento a corrente costante, ma in tal caso la corrente impostata è pari a zero.

Tabella misure:

Vin [V]	Iin[A]	Pin[W]	Vout[V]	Iout[A]	Pout[W]	? [%]
6	0,08	0,48	1,2	0,24	0,3	62
6	1	6	4,9	0,96	4,7	78
30	0,03	0,9	1,2	0,24	0,3	33
30	1,2	36	12	2,4	28,8	80

Con tensione in ingresso di 30 V, in uscita non è possibile alzare la tensione a più di 12 V perchè con il carico usato,la corrente diventa troppo alta e le resistenze iniziano a surriscaldarsi.

La differenza tra tensione di uscita e tensione di ingresso è minimo 1,2 V in quanto il convertitore è uno STEP-DOWN e la tensione di uscita non può essere maggiore di quella in entrata.

Dalle misure fatte si può notare anche che il rendimento è maggiore quando il valore di tensione in uscita regolata è il più vicino possibile a quello in entrata.
