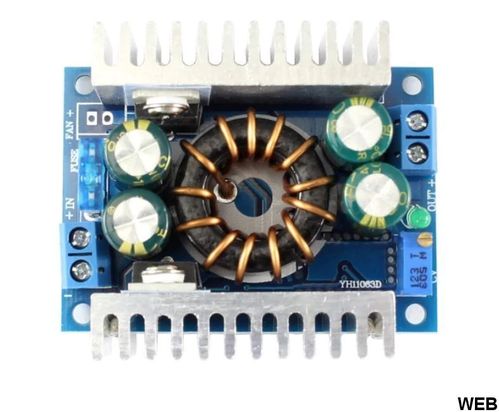

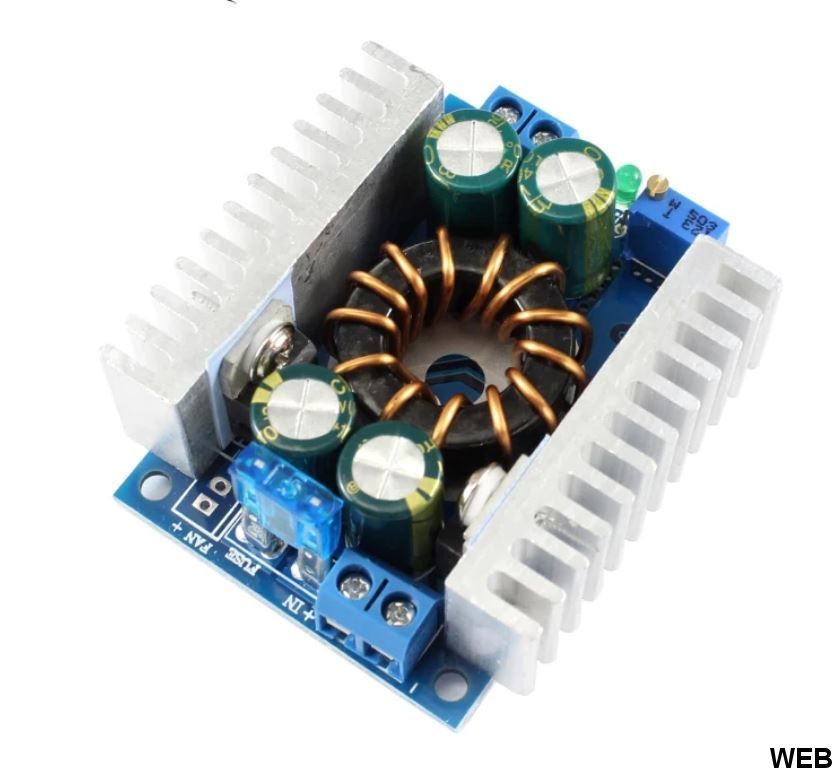

Convertitore alta potenza da DC 8-32V a 9-46V regolabile - 8A

SKU 13-00020

Convertitore alta potenza da DC 8-32V a 9-46V regolabile - 8A.
Per una creazione fai da te di un regolatore di tensione regolabile
oppure per creare un alimentatore per apparecchiature elettroniche
oppure per l'alimentazione dell'automobile o altri dispositivi.

 Caratteristiche

• proprietà del modulo: Non isolato modulo (Boost)
• minima tensione di dropout: 0 V

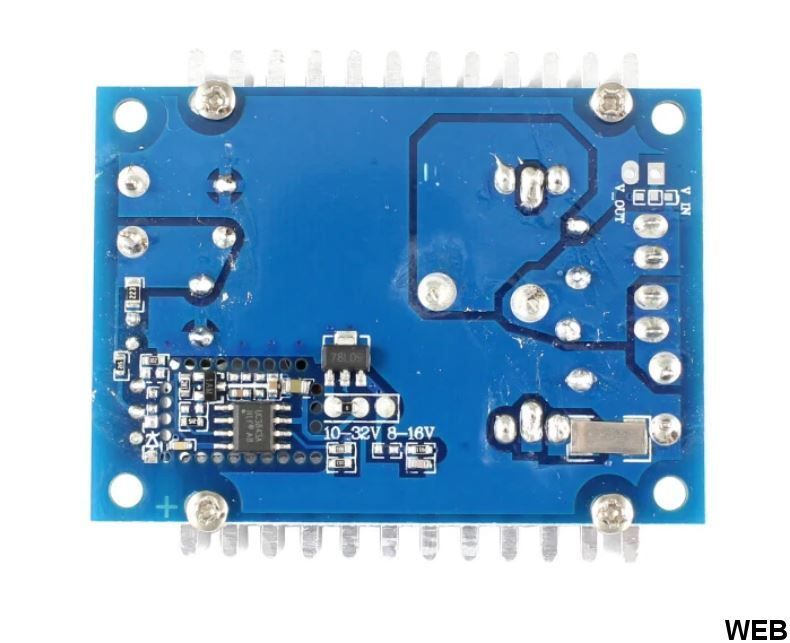

• tensione in ingresso: DC 10-32 V (può cambiare a DC 8-16 V input, si prega di cambiare il circuito sul retro del PCB, è segnato)
• tensione di uscita: 10-46 V. (Se l'ingresso 8-16 V, uscita è 8-46 V)
• corrente di ingresso: 16A Max. (superare 8A si prega di aumentare la dissipazione di calore, dissipatore non incluso)
• corrente statica di funzionamento: 15mA (12 V passo fino a 20 V. Più lta è la tensione di uscita più la corrente statica aumenterà)
• corrente di uscita: 8A Max. (superare 4A prega di migliorare la dissipazione di calore)
• potenza di uscita: 90 W (raffreddamento naturale), 150 W (con dissipazione aumentata)
• temperatura di funzionamento:-40 ° C a + 85 ° C (aumentare la dissipazione del calore se troppo caldo)
• frequenza di lavoro: 380 KHz
• efficienza di conversione: fino a 95%
• protezione di cortocircuito: Si (Ingresso fusibile 15A)
• protezione d'inversione di polarità: Nessuno (Se avete bisogno di installare diodo a porta di ingresso)
• installazione: 4x3mm viti
• cablaggio: Morsetti, non hanno bisogno di saldare. V-IN ingresso, uscita V-OUT.
• formato: 60mm (L) x 50mm (W) x 20mm (H)

Test di riferimento

• 16 V a 19 V, corrente di uscita 3A, efficienza 94%
• 12 V a 20 V, corrente di uscita 5A, efficienza 89.5%
• 12 V a 30 V, corrente di uscita 3A, efficienza 89.2%
• 24 V a 42 V, corrente di uscita 3A, efficienza 95.2%
